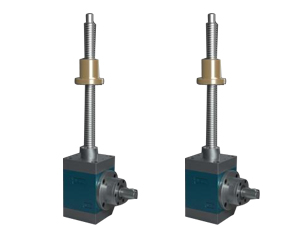

sl系列錐齒輪升降機是一種基礎起重部件,承載能力2.5-50T。和蝸輪絲桿降機相比主要特點有:效率高、使用壽命長、容易調整減速比。同時具有 結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、可靠性高等許多優點。具有提升、降落、推進、翻轉等多功能、能按_程序準 確地控制調整提升或推進的高度??梢杂秒妱訖C或其他動力直接帶動。也可以手動。_輸入轉速500r/min,_提升速度2.7m/min。有不同的結 構型式方式,提升高度按用戶的要求制
造。該裝置可自鎖。
該產品可廣泛用于機械、治金、建筑、水利、化工、醫療、文化衛生等各個行業。如:機械加工上重壓緊固裝置升降臺、翻轉裝置及塑料加工機器等;安裝和維修用 爬梯和工具升降架、機車維修升降臺位;軋機滾道間隙調整、管材或板材送位置的調整;鑄造啟?;蚧炷猎煨?冶煉方面用于調整電_、熱液體澆鑄;建筑方面用 于移動設備和組合成品的模版,可升降的窗戶、墻壁、圍墻等;文化衛生方面可升降舞臺、調整天游泳池地面高度、調整手術臺高度;水利方面用于水庫的閘門和保 護板;科研方面用于不能用人力調整的運動等。特適用于大型的升降平臺。

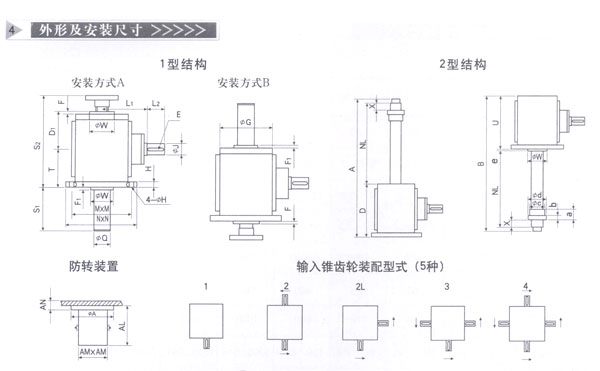

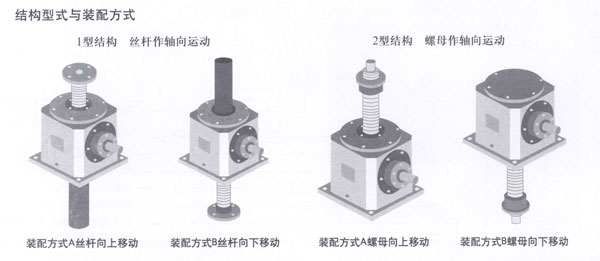

1、結構型式
升降機結構型式分為
1型——絲桿同時作旋轉運動和軸向動動。
2型——絲桿作旋轉運動,絲桿上的螺母作軸向運動
2、裝配型式
升降機每種結構形式又分為兩種裝配型式
A型——絲桿(或螺母)向上移動
B型——絲桿(或螺母)向上移動
3、絲桿頭部型式
1型結構型式的絲桿頭部分為:I(圓柱型)Ⅱ(法蘭型)Ⅲ(螺紋型)Ⅳ(扁頭型)四種型式
2型結構型式的絲桿頭部分為:I(圓柱型)和Ⅲ(螺紋型)兩種型式

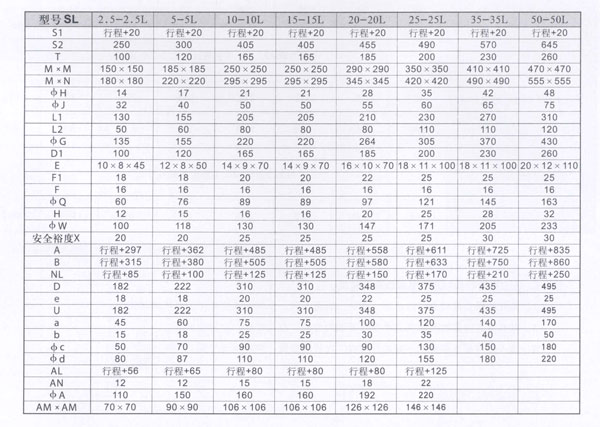

4、規格
按提升力分為:2.5、5、15、20、35、50×10KN八種
5、傳動比
升降機按提升速度分為兩種:普通和慢速,慢速用l表示,普通不標。
6、絲桿的防護
I型升除機絲桿的防護分為:基本型、防旋轉型(F)和帶防護罩型
2型升降機絲桿的防護分為:基本型和帶防護罩型

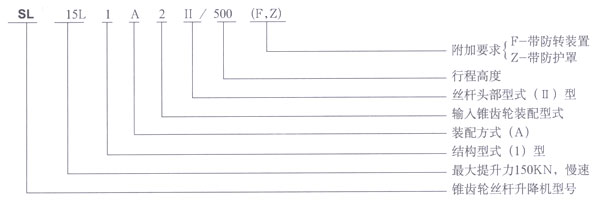

7、標心示例
