多臺聯動絲桿升降機使用方案

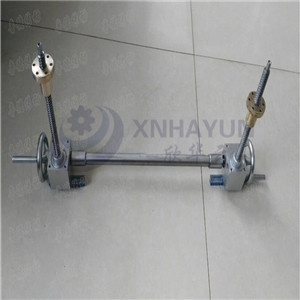

四臺聯動升降平臺,由四臺升降機,兩臺轉向箱,若干連桿,連軸器,一臺WP雙出軸減速機,一臺電機組合而成.屬于常用的H型結構.可以兩臺聯動,四臺聯動,八臺聯動
成功地解決了一些機械升降動作中定位難,安裝設計不方便的問題。且?guī)?dòng)機械行業在部品附件總成上的應用,提供機械設計方便性和實用性,在傳動性市場上已蔚成風潮。
螺旋升降器結構主要為機身、入力蝸桿、含內螺紋之銅件蝸齒輪及其它附件組成。
主設計規范上從0.5噸至100噸,有多種規格。其動態承受力從0.3噸至26噸,舉升速度可達3600mm/min。
螺桿端在應用上又可分為頂板式、栓孔式、牙口式、平口式(標準型)四種,并可依客戶要求加工螺桿端。 多臺
螺旋絲桿升降機聯動性能描述
1可做單體或多臺串聯啟動
2 動作后定位穩定不滑落 容易位移 容易位移
3可配合數碼檢出作微調 只能做單一上、下定位 只能做單一上、下定位、定位或手動調整
4保養容易 保養機件多
多臺螺旋絲桿升降器聯動主要應用范圍
1.機械加工上的沖壓緊固裝置升降臺,翻轉裝置及試驗儀器平臺升降。
2.延壓機輥輪的間隔調整,管材或板材運送位置的調整結構。
3.塑料機的薄膜厚度調整結構。
4.安裝維修用的爬梯和工具升降架,機車維修升降臺位。
5.高溫爐門的開啟結構。
6.塑料容器吹制機械模具的調整高度結構。
7.鑄造啟?;蚧炷煨?。
8.冶煉方面用于調整電機、熱液體澆鑄。
9.建筑方面用于移動設備和組合成品的模板,可升降的窗戶、墻壁、圍墻。
10.文化衛生方面用于可升降舞臺、調整游泳池地面高度、調整手術臺高度。
11.水利方面用于水庫的閘門和保護板升降。
12.科研方面用于不能用人力調整的動作。
1.靜態力:0.5噸到100噸
2.動態力:0.1噸到26噸
3.安全自鎖
